JYWALP80 联排塑料安瓿自动检查机
主要以开发生产陶瓷新材料阀门为主、金属阀门（闸阀、截止阀、球阀、蝶阀）为副业，陶瓷阀门已经成功的应用在多家新能源电池材料厂、火电厂、核电厂、化工厂、钢铁厂、煤化工、多晶硅等行业，并被列为特供专用产品，为企业、社会节能环保做出了贡献。
所属分类
联排塑料安瓿电子微孔检漏机
关键字
详情介绍
主要用途
主要用于联排塑料安瓿、滴眼液产品的外观检测（如：液位、黑点、缺失、变形、毛刺、积料等）、异物检测（如：纤毛、黑块、白块等不容性可见微粒等）
工作流程

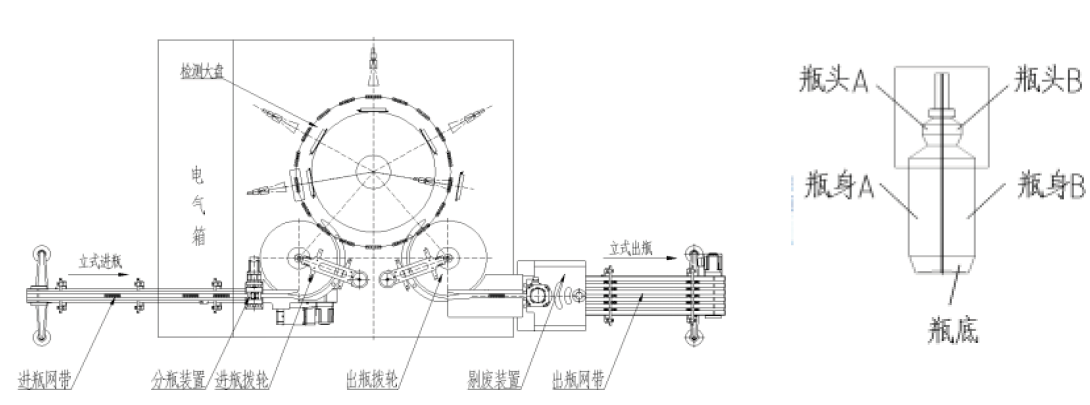

灌装完成、裁剪、或灭菌烘干完成的产品（站立姿态，瓶底与网带面接触）通过上游网带对接至灯检检测设备的进瓶网带，分瓶机构将连续排列的联排产品隔开，药板有序进入进瓶拨轮固定槽位，在进瓶拨轮设定工位处布置视觉检测工位01；药板运行至与大盘切线交接处，安装在大盘上的机械手将药板夹持住，模拟人工灯检方式实现药板±180°或者其他角度±N°翻转，在大盘设定工位处依次布置视觉检测工位02-07，其中视觉检测工位04、05、06为异物跟踪检测工位；药板运行至与出瓶拨轮切线交接处，机械手松开夹持，药板进入出瓶拨轮固定位槽，在出瓶拨轮设定工位处布置视觉检测工位08；完成检测的药板过渡至出瓶网带，通过剔废机构将药板导流至不同通道：外观缺陷通道、异物通道、预留缺陷通道、合格品通道，其中好品通过合格品通道输送至下道工序。
工作原理
联排塑料安瓿产品检测分为：外观检测、异物检测两大部分。
外观检测：将产品外观轮廓暴露在相机视野下，分为5个检测区域，逐次采集合格品外观特征图像，通过图像比对，判断产品是否存在外观缺陷；

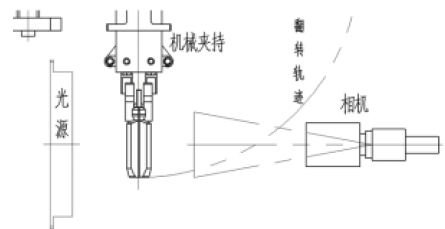

异物检测：模拟人工灯检工艺，夹持药板,针对不同类型异物，不同检测工位设置特定翻转角度±N°（N180°），相机快速捕捉多张图片，构建算法，勾勒异物在药品容腔内运动轨迹，从而判断异物样品。
主要技术参数
适应范围：1-20ml规格联排塑料安瓿、联排塑料滴眼液；
检测精度：≥40μm；
检测速度：≤80板/分钟（按照5支/板标准）；
检测项目：液位、缺失、毛刺、黑点、纤毛、黑块、白块等外观缺陷和异物；
电容量：10kW AV380V 50Hz
检测工位：8
设备工作高度：940±30mm
设备外形尺寸：4060mmx1780mmx2150mm（长x宽x高）
设备净重：3500Kg
主要特点
- 采用完全创新研发、完全自主知识产权的检测结构和技术；
- 适用广泛，满足1-20ml联排塑料产品的外观及异物检测；
- 采用高分辨率工业相机，先进的伺服跟踪系统，确保采集图像的完整性及准确性，从而保证高精度、稳定检测；
- 大盘机械手采用气动夹持，翻转采用独立伺服系统，控制精准，运行稳定；
- 大盘采用伺服自动升降系统，不同规格参数化调用，节省模具更换时间；
- 大盘检测区域与传动控制区域完全独立分开，清洁、维护更简便；
- 具有多种故障报警和保护功能，异常操作或故障时，设备会报警或停机，并显示故障原因；
- 储存检测数据，操作记录、报警记录、工艺参数可追溯，符合GMP要求；
- 关键零部件采用精密数控加工；关键元器件选用国际国内一线知名品牌。
